Cámara termográfica para humedad: cuándo se equivoca

¿Por qué una termografía marca humedad donde no hay?

Una cámara ter­mo­grá­fi­ca no mide humedad: mide tem­pe­ra­tu­ra de su­per­fi­cie. Lo que muestra es una mancha más fría, y esa mancha puede ser agua eva­po­rán­do­se o puede ser un reflejo.

De ahí que dos pa­rá­me­tros decidan si la lectura sirve. La emi­si­vi­dad del ma­te­rial, que si está mal con­fi­gu­ra­da dis­tor­sio­na toda la escala; y la tem­pe­ra­tu­ra re­fle­ja­da, la ra­dia­ción que llega desde objetos vecinos y rebota en la su­per­fi­cie ins­pec­cio­na­da. Sin co­rre­gir ambas, el informe no vale.

Un falso po­si­ti­vo se des­car­ta de dos maneras: mirando la geo­me­tría de la mancha —una mancha de humedad tiene bordes difusos e irre­gu­la­res, un reflejo tiene forma— y con­fir­man­do con un hi­gró­me­tro de con­tac­to que ahí hay agua líquida.

Para que la ter­mo­gra­fía sirva como prueba en un juicio, el informe tiene que dejar tra­za­ble la me­di­ción: cer­ti­fi­ca­do de ca­li­bra­ción vigente de la cámara emitido por un la­bo­ra­to­rio acre­di­ta­do bajo la NCh-ISO/IEC 17025, y los pa­rá­me­tros de co­rrec­ción de­cla­ra­dos. La norma acre­di­ta al la­bo­ra­to­rio que calibra, no a la cámara ni al informe.

Cómo funciona una cámara termográfica en una casa

La ins­pec­ción con cámaras in­fra­rro­jas en edi­fi­ca­cio­nes re­si­den­cia­les se ha con­so­li­da­do como la prin­ci­pal he­rra­mien­ta no des­truc­ti­va para mapear pa­to­lo­gías de humedad. Sin embargo, una imagen térmica (ter­mo­gra­ma) no es una fo­to­gra­fía directa del agua dentro del muro, sino una re­pre­sen­ta­ción de la ra­dia­ción in­fra­rro­ja emitida por la su­per­fi­cie.

Para ga­ran­ti­zar que una me­di­ción sea téc­ni­ca­men­te válida y pueda sos­te­ner­se en un pro­ce­di­mien­to donde se dis­cu­tan las res­pon­sa­bi­li­da­des del ar­tícu­lo 18 de la Ley General de Ur­ba­nis­mo y Cons­truc­cio­nes, se re­quie­re dominar la me­tro­lo­gía física del ensayo.

Validar que una lectura sea me­tro­ló­gi­ca­men­te con­fia­ble antes de emitir un dic­ta­men evita in­ter­pre­tar cambios de emi­si­vi­dad o sombras tér­mi­cas como fugas reales.

A con­ti­nua­ción se ana­li­zan los pa­rá­me­tros me­tro­ló­gi­cos que di­fe­ren­cian un reporte técnico ri­gu­ro­so de una simple ins­pec­ción cua­li­ta­ti­va.

Ajustar la emi­si­vi­dad del ma­te­rial y com­pen­sar la tem­pe­ra­tu­ra re­fle­ja­da es im­pres­cin­di­ble para evitar falsos po­si­ti­vos por eva­po­ra­ción en la ter­mo­gra­fía.

¿Por qué la cámara puede mentir? Emisividad y temperatura reflejada

La can­ti­dad de energía ra­dian­te que emite un ele­men­to cons­truc­ti­vo res­pon­de a la Ley de Stefan-Bol­tz­mann:

• Energía Radiada (W): W = ε × σ × T⁴

Donde ε es la emi­si­vi­dad de la su­per­fi­cie (entre 0 y 1), σ es la cons­tan­te de Stefan-Bol­tz­mann (5,67037 × 10⁻⁸ W/m²K⁴) y T es la tem­pe­ra­tu­ra ab­so­lu­ta en Kelvin.

Ajuste según materialidad

• Stucos de Mortero / Pintura Látex: Pre­sen­tan una emi­si­vi­dad alta (ε ≈ 0,90 a 0,95).
• Alu­mi­nio Pulido / Vidrio: Pre­sen­tan una emi­si­vi­dad baja (ε < 0,30) y alta re­flec­ti­vi­dad. Si la cámara se con­fi­gu­ra con emi­si­vi­dad por defecto (0,95) al enfocar un marco de ventana o azulejo bri­llan­te, la tem­pe­ra­tu­ra in­di­ca­da será errónea.

Identificación y erradicación de falsos positivos

Un falso po­si­ti­vo ocurre cuando la cámara muestra una zona fría (azul/morada) que sugiere humedad, pero que en reali­dad co­rres­pon­de a un fe­nó­meno óptico o térmico dis­tin­to:

1. Efecto de Ángulo de Visión (ISO 6781): Cap­tu­rar ter­mo­gra­mas con ángulos su­pe­rio­res a 45° in­cre­men­ta la re­flec­ti­vi­dad del ma­te­rial.
2. Co­rrien­tes de Aire Con­vec­ti­vas: El flujo de aire frío pro­ve­nien­te de una ventana mal sellada enfría la pared por con­vec­ción sin que exista agua re­te­ni­da.
3. Sombras Ra­dia­ti­vas: Es­qui­nas de re­cin­tos con baja vi­si­bi­li­dad ra­dia­ti­va hacia el resto de la ha­bi­ta­ción pre­sen­tan un en­fria­mien­to geo­mé­tri­co natural.

Matriz de validación contra falsos positivos

¿Qué distingue a una cámara que sirve de una que no?

La pre­ci­sión del diag­nós­ti­co depende di­rec­ta­men­te de las es­pe­ci­fi­ca­cio­nes del mi­cro­bo­ló­me­tro de la cámara:

• NETD (Noise Equi­va­lent Tem­pe­ra­tu­re Dif­fe­ren­ce): Mide la sen­si­bi­li­dad térmica del de­tec­tor. Para pa­to­lo­gías hí­dri­cas se exige un NETD < 40 mK (0,04 °C), per­mi­tien­do di­fe­ren­ciar leves gra­dien­tes eva­po­ra­ti­vos.
• IFOV (Ins­tan­ta­neo­us Field of View): Define la re­so­lu­ción es­pa­cial mínima. De­ter­mi­na el tamaño mínimo de píxel medible a una dis­tan­cia dada para no pro­me­diar la tem­pe­ra­tu­ra del punto húmedo con el fondo seco.

¿Cómo se comprueba que la medición es confiable?

Para ga­ran­ti­zar la tra­za­bi­li­dad de la ins­pec­ción, se debe seguir un pro­to­co­lo de control de calidad:

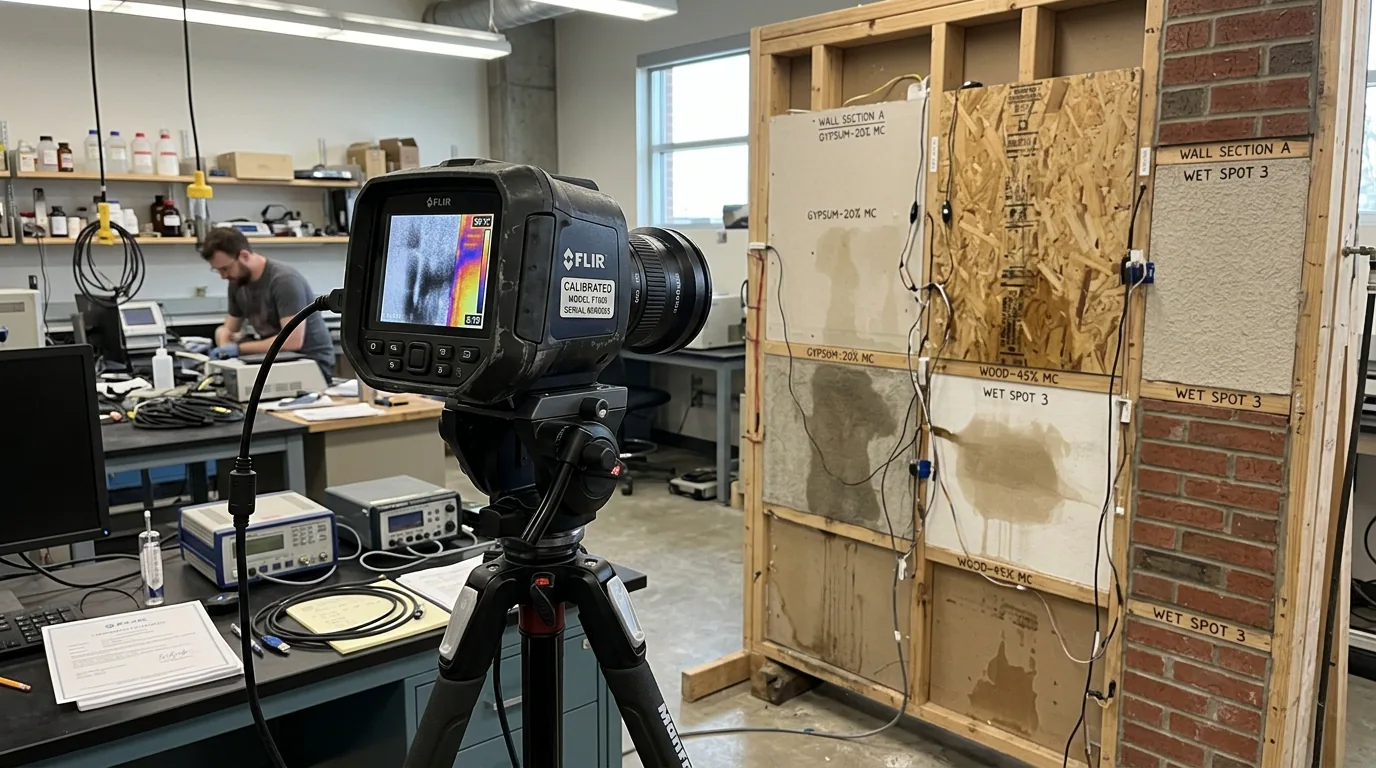

• Ca­li­bra­ción ISO 17025: Uso de equipos con cer­ti­fi­ca­do de ca­li­bra­ción al día emitido por la­bo­ra­to­rio acre­di­ta­do.
• Acon­di­cio­na­mien­to Térmico: Man­te­ner un gra­dien­te térmico in­te­rior-ex­te­rior mínimo de 10 °C durante al menos 4 horas previas al ensayo.
• Va­li­da­ción Hi­gro­mé­tri­ca: Con­fir­mar que el con­te­ni­do de agua en la masa del mortero sea in­fe­rior al umbral de 1,8 CM% antes de dar la re­cep­ción técnica.

¿Cuánto demora una inspección termográfica?

1. Acon­di­cio­na­mien­to del Recinto (1 día): Es­ta­bi­li­za­ción de tem­pe­ra­tu­ra in­te­rior y cierre de vanos.
2. Mapeo Ra­dio­mé­tri­co e Hi­gro­me­tría (1 día): Captura de ter­mo­gra­mas a 90° y barrido ca­pa­ci­ti­vo.
3. Pro­ce­sa­mien­to de Soft­wa­re y Reporte (3 días): Co­rrec­ción de Trefl y re­dac­ción de informe pe­ri­cial.

¿Cuánto cuesta una inspección con cámara infrarroja?

Cómo leer estos valores. Son re­fe­ren­cias de mercado, no una co­ti­za­ción. Salvo el informe técnico in­de­pen­dien­te, ninguno de estos tra­ba­jos los ejecuta esta oficina: los ensayos, las me­di­cio­nes, las re­pa­ra­cio­nes y los trá­mi­tes los hacen ter­ce­ros.

• Apa­re­cen aquí para saber en qué orden de mag­ni­tud se mueve re­sol­ver el pro­ble­ma. Es la misma lógica del médico que indica qué exá­me­nes hay que hacerse sin ser él quien los toma.
• Esta oficina no ejecuta obras, no vende ma­te­ria­les y no recibe co­mi­sión de ningún pro­vee­dor. Esa es, pre­ci­sa­men­te, la razón por la que su opinión vale.
• Todos los valores se leen como desde. El precio final depende del encargo, del tamaño y la com­ple­ji­dad del in­mue­ble, de la comuna y la región, y del tipo de cons­truc­ción.
• Mien­tras más pequeña es la in­ter­ven­ción, mayor tiende a ser el valor por metro cua­dra­do.
• El informe de esta oficina que aparece en la tabla es un encargo pe­ri­cial, con el alcance y la res­pon­sa­bi­li­dad que eso implica. No es el Informe Técnico de Res­pal­do del sitio, que parte en $250.000 y res­pon­de a otra ne­ce­si­dad.

Lo que hay que recordar

El cum­pli­mien­to es­tric­to de las normas chi­le­nas de edi­fi­ca­ción (NCh y OGUC) y la fis­ca­li­za­ción por parte de un Cons­truc­tor Civil ITO ca­li­fi­ca­do son claves para res­guar­dar la du­ra­bi­li­dad del in­mue­ble y la ha­bi­ta­bi­li­dad de los re­cin­tos.

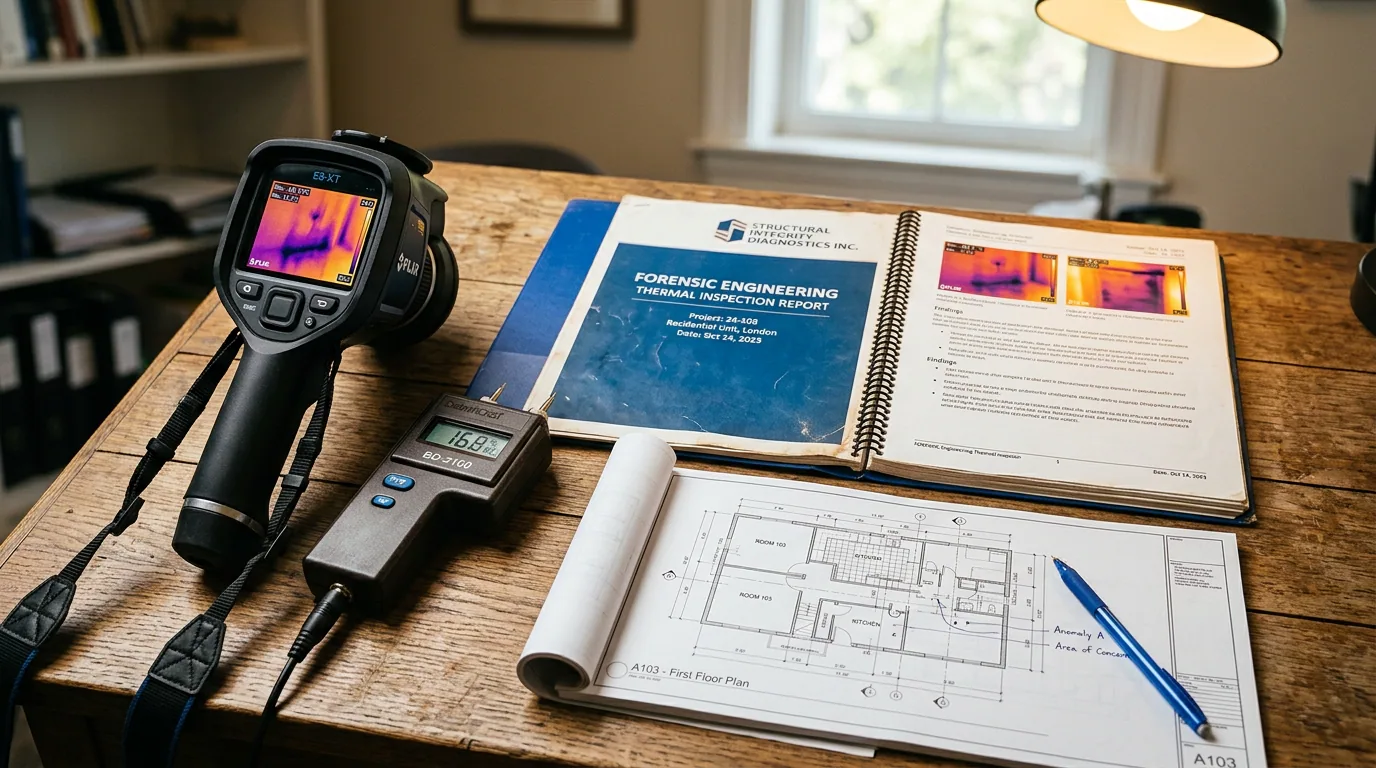

Una ter­mo­gra­fía sin pa­rá­me­tros de­cla­ra­dos no es una me­di­ción: es una fo­to­gra­fía en colores. La di­fe­ren­cia la marcan tres datos que deben apa­re­cer en el informe: la emi­si­vi­dad usada, la tem­pe­ra­tu­ra re­fle­ja­da co­rre­gi­da y el cer­ti­fi­ca­do de ca­li­bra­ción vigente de la cámara.

Cuando esos tres datos están, la imagen se puede con­tras­tar y dis­cu­tir. Cuando no están, cual­quier con­tra­par­te puede sos­te­ner que la mancha fría es un reflejo, y no habrá cómo de­mos­trar lo con­tra­rio.

Para seguir leyendo. Con­sul­ta la guía de diag­nós­ti­co de humedad en vi­vien­das en Chile.

Sobre la norma de re­fe­ren­cia. La ISO 6781 es una norma in­ter­na­cio­nal (de­tec­ción de irre­gu­la­ri­da­des tér­mi­cas, de aire y humedad en edi­fi­cios por métodos in­fra­rro­jos) que el Ins­ti­tu­to Na­cio­nal de Nor­ma­li­za­ción co­mer­cia­li­za en su versión ori­gi­nal, sin adop­ción como norma chilena.

Se cita como re­fe­ren­cia del método, no como exi­gen­cia de cum­pli­mien­to obli­ga­to­rio en Chile.
