La grieta vuelve a salir después de reparada: qué significa
¿Por qué la grieta volvió después de repararla?
Que una grieta reparada vuelva a marcarse es de las situaciones más frecuentes después de intervenir un muro. No siempre significa que el trabajo estuvo mal ejecutado. Casi siempre significa que algo quedó sin resolver.

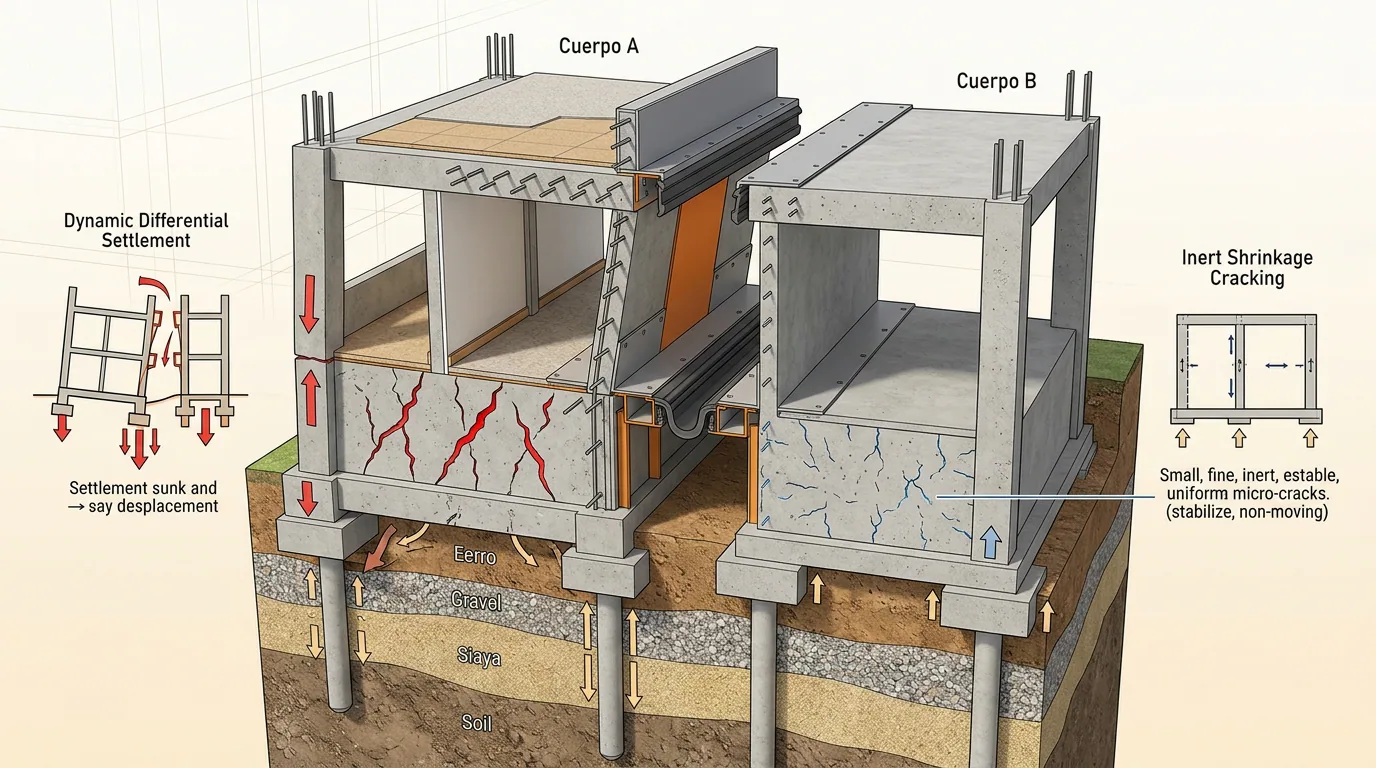

La distinción técnica es simple. Una grieta pasiva es la que dejó de moverse: su causa cesó y sus dimensiones se mantienen invariables. Una grieta activa sigue variando por cargas, asentamientos no estabilizados o cambios térmicos no compensados.

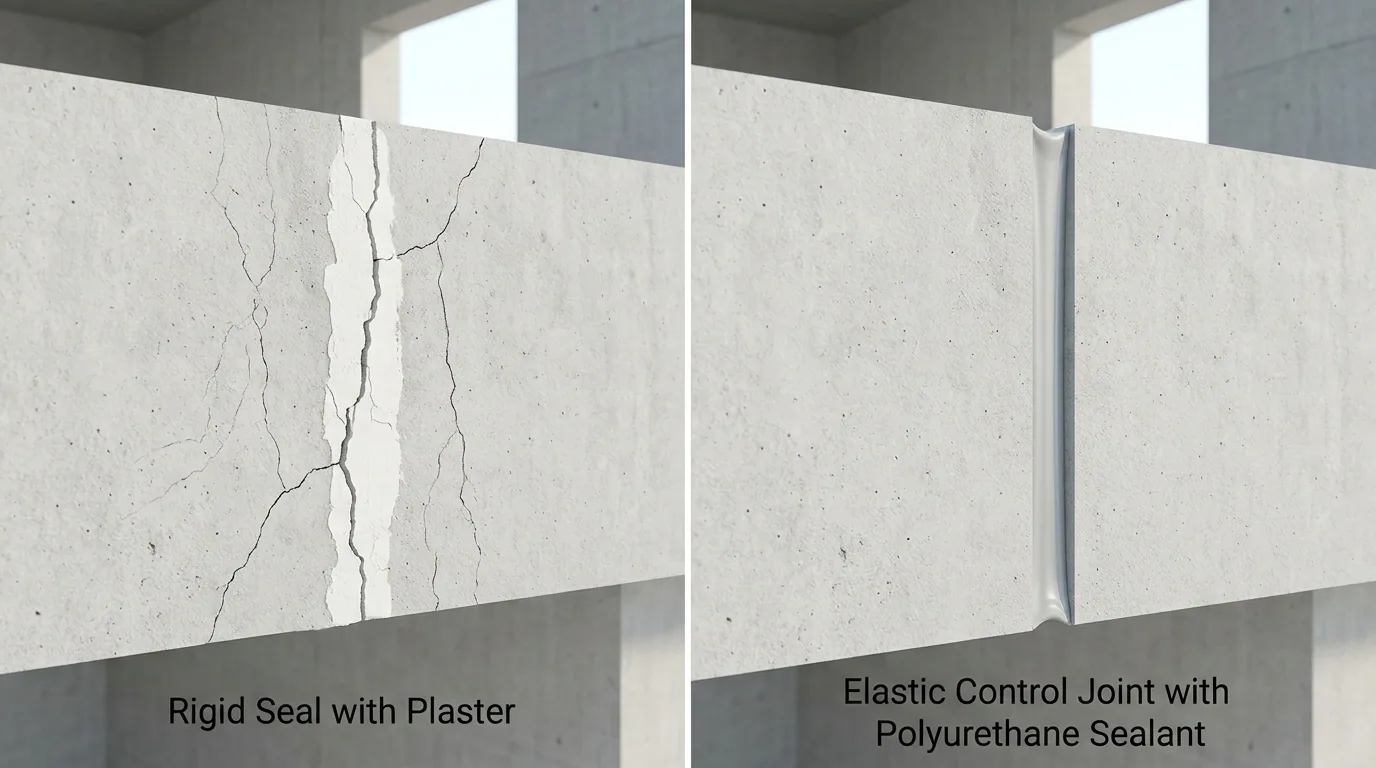

Solo las grietas pasivas admiten un sellado rígido. Si una grieta activa se inyecta como si estuviera detenida, el material de sello se fractura o aparece una fisura paralela al lado, en la zona de menor resistencia.
El sello no falló. Se le pidió algo que no podía hacer.
De ahí sale el criterio de fondo: una reparación no se juzga por la grieta tapada, sino por el movimiento detenido. Una superficie lisa, por sí sola, no prueba nada.
Y de ahí sale también el criterio práctico. Antes de discutir con nadie, hay que medir. Un instrumento leído todas las semanas durante un par de meses, anotando la temperatura de cada lectura, dice más que diez fotografías del muro.
¿Qué evidencia deja una reparación de grietas bien hecha?
Una reparación correcta deja tres rastros: un elemento que volvió a trabajar como conjunto, un registro de cómo se ejecutó y un criterio de aceptación que alguien verificó.
El sellado superficial no deja ninguno de los tres. Rellena la hendidura sin restablecer la continuidad mecánica del elemento ni absorber las solicitaciones internas que lo abrieron.
Los tres objetivos mecánicos posibles. Una intervención tiene éxito técnico si demuestra al menos uno de ellos.
- Restitución de la monoliticidad. Transferir esfuerzos de tracción y cizalle a través del plano de la grieta, igualando o superando la resistencia a la tracción del sustrato original.
- Restricción física de la deformación. Absorber y redistribuir esfuerzos mediante elementos de tracción interna o externa, como el grapado de acero o el encamisado.
- Neutralización de la causa raíz. Corregir el comportamiento del suelo o eliminar las restricciones de borde que generaron el estado tensional crítico.
Frente a una falla estructural, el masillado no es una reparación deficiente: es otra partida. Cumple una función de acabado y nada más. Cuando el defecto vuelve a manifestarse, la falla original se considera no subsanada.
Lo que debe existir en papel
Toda intervención estructural con inyección, cosido o refuerzo debe respaldarse en un proyecto de ingeniería firmado por un profesional competente, con memoria de cálculo, secuencia constructiva y criterios de aceptación definidos.
Sin eso no hay contra qué comparar. Y sin patrón de comparación, "quedó bien" es la opinión de quien cobró por el trabajo.
Inyección de resina epóxica
Las especificaciones oficiales del ministerio acotan la inyección a presión a grietas pasivas con aberturas inferiores a 5 mm. Bajo 0,3 mm corresponden adhesivos epóxicos semilíquidos de dos componentes de alta fluidez.
La especificación aplicable a estos productos es la ficha técnica del fabricante y su certificado de ensayo, no una norma chilena de edificación: conviene exigir ambos antes de aceptar la solución propuesta.
La resina exige un endurecimiento mínimo de 24 horas —también el adhesivo de las boquillas— antes de someter el elemento a cargas de servicio. El criterio de aceptación es la penetración continua hasta la profundidad máxima de la fisura, sin oquedades internas.
Eso se comprueba con ensayos, no a ojo. La velocidad de pulso ultrasónico detecta vacíos o resina mal consolidada: la onda se ralentiza al atravesarlos.
El otro camino es extraer un testigo cilíndrico que cruce la grieta reparada, según las pautas de muestreo de la NCh 1171/1. Ensayado a tracción indirecta, la ruptura debe ocurrir en la masa del hormigón base y no en la línea inyectada.
Grapado o cosido de muros
Se usa sobre todo en albañilería, para neutralizar la tracción diagonal que dejan los asentamientos y los sismos. El estándar del SERVIU Metropolitano fija el detalle con precisión poco habitual.
Picado en "V" a lo largo de la grieta, de 5 a 7 cm de ancho por cada cara del muro y 5 cm de profundidad. Corchetes de acero de 8 mm de diámetro y 40 cm de desarrollo, colocados cada 30 cm, perpendiculares a la inclinación de la grieta y antes de verter el mortero.
El curado también está fijado: humedecer la zona reparada al menos dos veces al día, durante tres días continuos, antes de ejecutar los revestimientos finales. Un mortero curado a medias fisura por retracción y contamina cualquier lectura posterior.
Ese estándar corresponde al SERVIU Metropolitano. No consta que haya sido adoptado por resolución equivalente en el resto de los SERVIU del país, de modo que fuera de la Región Metropolitana conviene verificar qué especificación rige.
Refuerzo con fibra de carbono o pletinas de acero
Exige memoria de cálculo y especificación detallada de las propiedades mecánicas de los materiales. Se acepta cuando no hay delaminaciones ni vacíos en la interfaz entre el refuerzo y el sustrato.
La comprobación es un ensayo de adherencia por tracción directa. El criterio de éxito exige que la falla se produzca en el sustrato base, con valores que igualen o superen lo que pide el proyecto de cálculo.
| Técnica | Qué debe lograr | Cómo se comprueba |
|---|---|---|
| Inyección de resina epóxica | Penetración total de la cavidad y resistencia a tracción superior a la del hormigón sano. | Velocidad de pulso ultrasónico y extracción de testigo cilíndrico ensayado a tracción indirecta. |
| Grapado con corchetes de acero | Restricción mecánica transversal a la grieta y mortero sin fisuración por retracción. | Inspección dimensional del picado y control del curado húmedo. |
| Refuerzo con fibra o pletinas | Adherencia continua, sin delaminación ni vacíos, conforme a la memoria de cálculo. | Ensayo de adherencia por tracción directa, con falla en el sustrato. |
| Masillado o sellado cosmético | Nada, en términos estructurales: solo función de acabado. | Inspección visual. Reaparece ante variaciones térmicas o de carga. |
Qué mirar en el muro cuando ya está terminado. Estas señales no requieren instrumentos y se revisan a la primera pasada.
- ✓ Sellante o mortero sin fisuras nuevas sobre la línea reparada.
- ✓ Sin desnivel entre los bordes de la grieta: un escalón indica desplazamiento por cizalle, no solo apertura.
- ✓ Sin fisuras paralelas nuevas junto a la traza intervenida.
- ✓ Testigo o instrumento de control sin variación acumulada entre una lectura y la siguiente.
- ✓ Documentación disponible: qué técnica se usó, con qué material y bajo qué criterio de aceptación se dio por recibida.
Si todavía no está claro si lo que apareció es una fisura de terminación o una grieta que compromete el elemento, conviene revisar antes la diferencia entre una fisura y una grieta estructural, porque cambia por completo el criterio de reparación.
¿Cómo se monitorea una grieta reparada?
Monitorear no es mirar el muro cada tanto. Es medir el mismo punto, con el mismo instrumento, a intervalos fijos, y anotar la fecha y la temperatura ambiente de cada lectura.
La temperatura importa más de lo que parece. El hormigón y la albañilería se dilatan y se contraen todos los días, y también entre estaciones. Si la grieta concentra esa deformación, el instrumento registrará una oscilación diaria de apertura y cierre.
Esa oscilación es termoelástica. No implica una falla por sobrecarga estructural, aunque sí evidencia que las juntas de dilatación no están cumpliendo su función.
Distinguir esa oscilación de un movimiento real es todo el trabajo. Y para eso hay dos herramientas de naturaleza distinta, que no compiten entre sí.
| Método | Qué mide | Precisión | Cuándo conviene |
|---|---|---|---|
| Fisurómetro | Desplazamiento relativo entre los bordes de la grieta: apertura y, según el instrumento, también cizalle. | Cuantitativa, desde 0,16 mm en reglas de PET hasta 0,001 mm en sistemas electrónicos. | Siempre que haya que decidir si la grieta sigue activa. Es la única vía para obtener un dato numérico comparable. |
| Comparación con el registro fotográfico original | Cambios de trazado, extensión y ubicación: si la grieta creció, si se ramificó o si aparecieron fisuras nuevas cerca. | Cualitativa. Sin una escala en el mismo plano, no entrega magnitud. | Como respaldo del registro instrumental y para documentar el estado previo a la reparación. |
Fisurómetro
Bajo ese nombre conviven instrumentos muy distintos. Lo que los separa es la resolución, y de la resolución depende qué variaciones se pueden creer.
| Instrumento | Resolución | Tipo de dato |
|---|---|---|
| Testigo de yeso | Cualitativo, sin escala. | Binario: la grieta se movió o no se movió. |
| Regla transparente de PET | 0,16 mm de lectura nominal. | Cuantitativo en dos ejes: apertura y desplazamiento por cizalle. |
| Fisurómetro de cuña o calibre | 0,05 mm a 0,10 mm. | Cuantitativo puntual: ancho de la grieta en un punto. |
| Extensómetro digital o sensor electrónico | 0,001 mm a 0,01 mm. | Cuantitativo continuo, en tiempo real. |
El testigo de yeso es el más barato y el más limitado. Es un puente frágil adherido a ambos bordes: cualquier desplazamiento lo fractura. Avisa que hubo movimiento, pero no dice cuánto, ni en qué dirección, ni a qué velocidad.

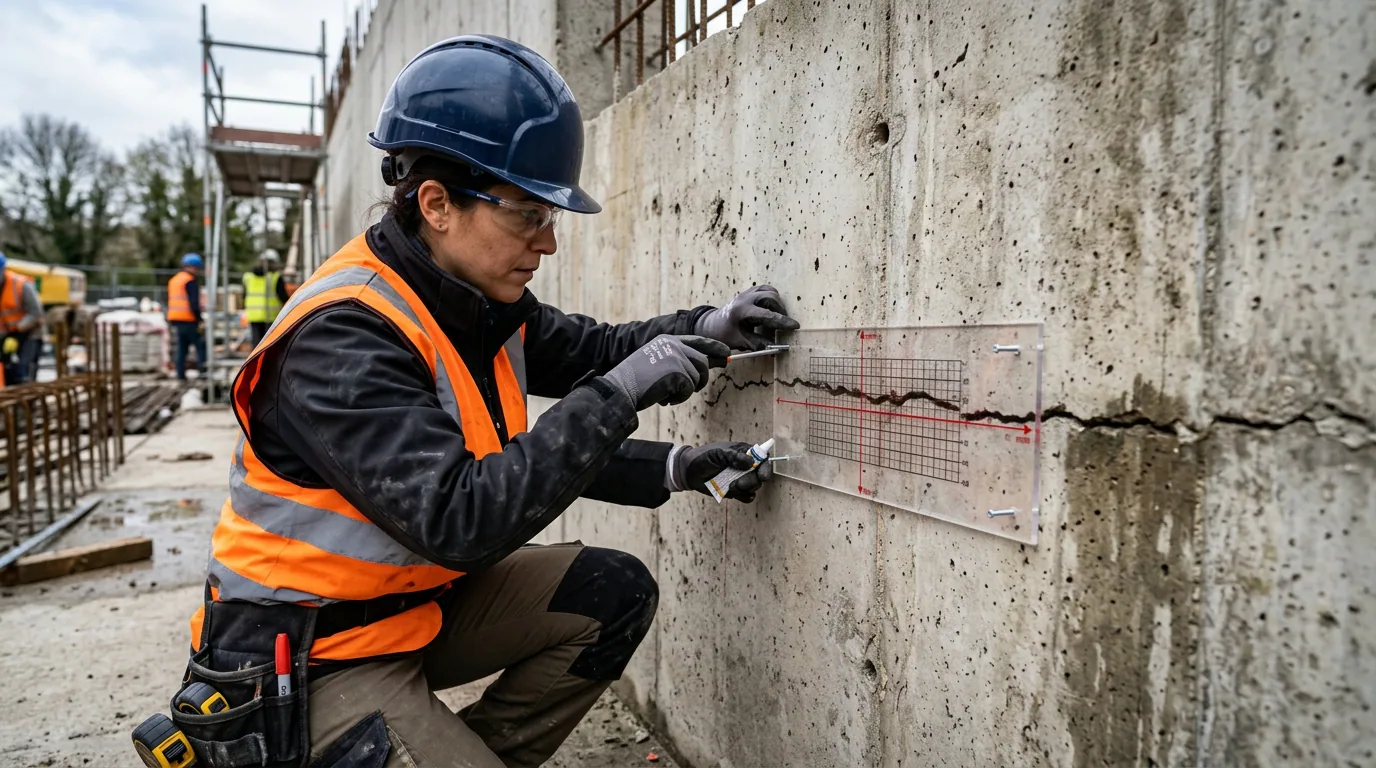

La regla transparente de PET son dos placas superpuestas y articuladas, una con retícula graduada y otra con una cruz de referencia. Permite registrar apertura y cizalle sobre el mismo punto, semana a semana.
Frente a la reaparición de una grieta ya intervenida, el criterio técnico es descartar el parche de yeso superficial justamente por su falta de cuantificación, e instalar un fisurómetro plano graduado o un sistema extensométrico local.
El protocolo de lectura
Las mediciones se toman a intervalos regulares, en la práctica semanales, durante un período mínimo de cuatro a ocho semanas, registrando en paralelo la temperatura ambiente para poder aislar la oscilación térmica.
Con esos datos sobre la mesa, una variación cuenta como significativa solo si cumple tres condiciones.
- Supera la resolución del instrumento. Con una regla de 0,16 mm, cualquier desplazamiento menor a ese valor es ruido de lectura, no un dato.
- Muestra tendencia acumulada. La oscilación térmica vuelve a su posición de origen al cerrar el ciclo de 24 horas. Una grieta activa deriva siempre en la misma dirección y no retrocede.
- Se correlaciona con un evento. Un sismo, una excavación colindante, un aumento de carga de uso. Si el desplazamiento no se revierte al terminar el evento, es daño permanente.
Hay un atajo de lectura que ayuda: el ruido térmico abre en frío y cierra en calor, de forma reversible. El movimiento estructural es independiente del gradiente térmico, o va desfasado respecto de él.
Un límite que conviene decir en voz alta
No existe una norma chilena que fije cuántos días debe durar el monitoreo para declarar estabilizada una grieta en edificación residencial, ni un valor límite de apertura por año para clasificarla como activa.
Tampoco hay una norma del Instituto Nacional de Normalización que regule la calibración de los testigos de yeso ni de las reglas de PET: su uso responde a práctica de obra y a catálogos de fabricantes.
El plazo y el umbral los define el criterio del profesional que evalúa. Por eso importa tanto quién los define, y con qué independencia respecto de quien ejecutó la reparación que se está evaluando.
Comparación con el registro fotográfico original
La fotografía no mide. Compara.
Sirve para responder preguntas de forma, no de magnitud: si la grieta mantiene el mismo trazado, si se extendió hacia un encuentro de muros, si se ramificó, si aparecieron fisuras nuevas en las cercanías de la traza reparada.
Esa información es valiosa y suele perderse, porque casi nadie fotografía el muro antes de que llegue el maestro. Después ya no hay estado previo con el cual contrastar.
Lo que la fotografía no entrega es el número. Sin una escala incluida en el mismo plano del muro, no permite cuantificar la abertura ni su variación entre una fecha y otra.
Por eso funciona como respaldo del registro instrumental y como documentación del estado previo, nunca como reemplazo de la medición.
¿Cuándo preocuparse?
Hay una diferencia entre una lectura que fluctúa y una grieta que volvió. La primera es física normal del material. La segunda es una señal.
- ✓ Reaparece exactamente sobre la línea reparada, y no en otro punto del paño.
- ✓ Se abre más rápido que antes de la intervención.
- ✓ Aparecen fisuras nuevas paralelas o inmediatamente contiguas a la traza reparada.
- ✓ Hay desnivel entre los bordes: un lado quedó adelantado respecto del otro.
- ✓ El desplazamiento no vuelve atrás cuando cambia la temperatura o cuando termina el evento que lo provocó.
- ✓ Las lecturas derivan sostenidamente en una sola dirección a lo largo de varias semanas.
La reaparición visible de una grieta ya intervenida no es un evento técnicamente normal. Indica una causa cinemática que sigue activa, o un método de sellado elegido para un tipo de grieta que no correspondía.
Hay un caso especialmente claro: no debe ejecutarse una inyección rígida mientras el monitoreo muestre desplazamiento acumulado. Una grieta en movimiento continuo se trata como junta de dilatación o exige un proyecto de refuerzo antes del sellado definitivo.
Si además hay dudas sobre el rol del elemento agrietado, conviene resolver primero si ese muro es estructural o no. La respuesta cambia la urgencia y también el plazo legal que corre.
Los plazos que corren
La Ley General de Urbanismo y Construcciones establece, en su artículo 18, plazos diferenciados contados desde la recepción definitiva otorgada por la Dirección de Obras Municipales.
- Diez años para fallas o defectos que afecten a la estructura soportante del inmueble.
- Cinco años para fallas en elementos constructivos o en las instalaciones.
- Tres años para fallas en elementos de terminaciones o acabado.
Cuál de los tres aplica depende de qué elemento falló, no de cómo se ve la grieta desde la sala. Y esa clasificación es justamente lo que se discute cuando hay dinero de por medio.
Los tribunales han precisado que la obligación de reparar no se satisface con intervenciones cosméticas ni obturaciones superficiales, sino eliminando la causa raíz que genera la patología.
Cuando un defecto intervenido vuelve a manifestarse, la falla constructiva original se considera jurídicamente no subsanada. Las acciones indemnizatorias y la exigibilidad de la garantía legal se mantienen intactas.
Por eso el registro vale. Una bitácora de mediciones con fecha, valor y temperatura, tomada de forma sistemática, funciona como prueba. Un registro continuo que muestre movimiento acumulado después de la reparación desmonta la defensa basada en falta de mantenimiento.
En obra, esas observaciones e instrucciones de reparación estructural deben quedar consignadas en el Libro de Obras, y el inspector técnico que incumple su función de supervisión responde subsidiariamente con el constructor.
Queda un punto que no es normativo sino de sentido común. Quien ejecutó la reparación tiene un incentivo natural a leer el resultado como exitoso, y eso no implica mala fe: implica que la verificación conviene que la haga alguien independiente del trabajo evaluado.
Ese es el mismo criterio que se aplica a cualquier trabajo terminado, y está desarrollado en cómo saber si una reparación de construcción quedó bien hecha.
Una grieta sellada no es una grieta resuelta. Lo que hay que verificar no es la superficie, sino si el elemento dejó de moverse.
